瑞胤液压目前开发了GM，GP，GR，GH，GS，GT，GV，GGM系列摆线马达，其中GS系列摆线液压马达是一种盘配流结构液压马达，该系列马达使用镶针齿式转定子副。其特点：
- 采用转定子参数设计，启动压力较低，效率较高并保持性好。
- 工作压力较高，输出扭矩大。采用圆锥滚针轴承结构，承受轴、径向负荷能力较强，使马达可直接驱动工作机构，使用范围扩大。
- 盘配流结构，使马达配流精度较高，磨损后自动补偿能力较强，确保较高的容积效率、马达较长寿命，确保马达转速平稳、负载速度特性平稳。
产品描述
瑞胤液压目前开发了GM，GP，GR，GH，GS，GT，GV，GGM系列摆线马达，其中GS系列摆线液压马达是一种盘配流结构液压马达，该系列马达使用镶针齿式转定子副。其特点：
- 采用转定子参数设计，启动压力较低，效率较高并保持性好。
- 工作压力较高，输出扭矩大。采用圆锥滚针轴承结构，承受轴、径向负荷能力较强，使马达可直接驱动工作机构，使用范围扩大。
- 盘配流结构，使马达配流精度较高，磨损后自动补偿能力较强，确保较高的容积效率、马达较长寿命，确保马达转速平稳、负载速度特性平稳。
技术参数
| 类型 | GS80 | GS100 | GS125 | GS160 | GS200 | |
| 排量 (cm3/rev) | 80,5 | 100 | 125,7 | 159,7 | 200 | |
| 最高转速(RPM) | 连续 | 810 | 750 | 600 | 470 | 375 |
| 断续 | 1000 | 900 | 720 | 560 | 450 | |
| 最大扭矩(Nm) | 连续 | 240 | 305 | 375 | 490 | 610 |
| 断续 | 310 | 390 | 490 | 600 | 720 | |
| 最大功率(kW) | 连续 | 15,5 | 18 | 18 | 16,5 | 16,5 |
| 断续 | 19,5 | 22,8 | 22,5 | 23 | 22 | |
| 最大压力降(Mpa) | 连续 | 21 | 21 | 21 | 21 | 21 |
| 断续 | 27,5 | 27,5 | 27,5 | 27,5 | 27,5 | |
| 峰值 | 29,5 | 29,5 | 29,5 | 29,5 | 29,5 | |
| 最大流量(lpm) | 连续 | 65 | 75 | 75 | 75 | 75 |
| 断续 | 80 | 90 | 90 | 90 | 90 | |
| 最大进油压力(Mpa) | 连续 | 23 | 23 | 23 | 23 | 23 |
| 断续 | 29,5 | 29,5 | 29,5 | 29,5 | 29,5 | |
| 峰值 | 30 | 30 | 30 | 30 | 30 | |
| 最大泄油口回油压力(Mpa) | 连续 | 14 | 14 | 14 | 14 | 14 |
| 断续 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | |
| 峰值 | 21 | 21 | 21 | 21 | 21 | |
| 最大开启压力无径向载荷(Mpa) | 1,2 | 1 | 1 | 0,8 | 0,8 | |
| 最小开启扭矩(Nm) | 最大压力降 连续 | 180 | 230 | 290 | 370 | 470 |
| 最大压力降 断续 | 235 | 300 | 380 | 460 | 560 | |
| 最低转速(RPM) | 10 | 10 | 8 | 8 | 6 | |
| 重量(kg) | GS | 9,9 | 10,1 | 10,4 | 10,8 | 11,2 |
| 后油口+0,40 | GSS | 7,9 | 8,1 | 8,4 | 8,8 | 9,2 |
| 类型 | GS250 | GS315 | GS400 | GS455 | GS525 | GS565 | |
| 排量 (cm3/rev) | 250 | 314,9 | 397 | 474,6 | 522,7 | 564,9 | |
| 最高转速(RPM) | 连续 | 300 | 240 | 190 | 160 | 145 | 130 |
| 断续 | 360 | 290 | 230 | 190 | 175 | 160 | |
| 最大扭矩(Nm) | 连续 | 720 | 825 | 865 | 850 | 850 | 850 |
| 断续 | 870 | 1000 | 990 | 990 | 990 | 990 | |
| 最大功率(kW) | 连续 | 14,5 | 15 | 11 | 8,4 | 7,6 | 6,9 |
| 断续 | 18 | 17 | 12 | 11,3 | 10,4 | 9,6 | |
| 最大压力降(Mpa) | 连续 | 20 | 20 | 16 | 13 | 11,5 | 10,5 |
| 断续 | 25 | 24 | 19 | 15 | 13,5 | 12,5 | |
| 峰值 | 27 | 26 | 21 | 17 | 15,5 | 14,5 | |
| 最大流量 | 连续 | 75 | 75 | 75 | 75 | 75 | 75 |
| (lpm) | 断续 | 90 | 90 | 90 | 90 | 90 | 90 |
| 最大进油压力(Mpa) | 连续 | 23 | 23 | 23 | 23 | 23 | 23 |
| 断续 | 29,5 | 29,5 | 29,5 | 29,5 | 29,5 | 29,5 | |
| 峰值 | 30 | 30 | 30 | 30 | 30 | 30 | |
| 最大泄油口回油压力(Mpa) | 连续 | 14 | 14 | 14 | 14 | 14 | 14 |
| 断续 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | 17,5 | |
| 峰值 | 21 | 21 | 21 | 21 | 21 | 21 | |
| 最大开启压力无径向载荷(Mpa) | 8 | 8 | 8 | 8 | 8 | 8 | |
| 最小开启扭矩(Nm) | 最大压力降 连续 | 560 | 710 | 710 | 710 | 710 | 710 |
| 最大压力降 断续 | 700 | 850 | 840 | 840 | 840 | 840 | |
| 最低转速(RPM) | 6 | 5 | 5 | 5 | 5 | 5 | |
| 重量(kg) | GS | 11,7 | 12,4 | 13,1 | 14,1 | 14,1 | 15 |
| 后油口+0,40 | GSS | 9,7 | 10,4 | 11,3 | 12,1 | 12,1 | 13 |

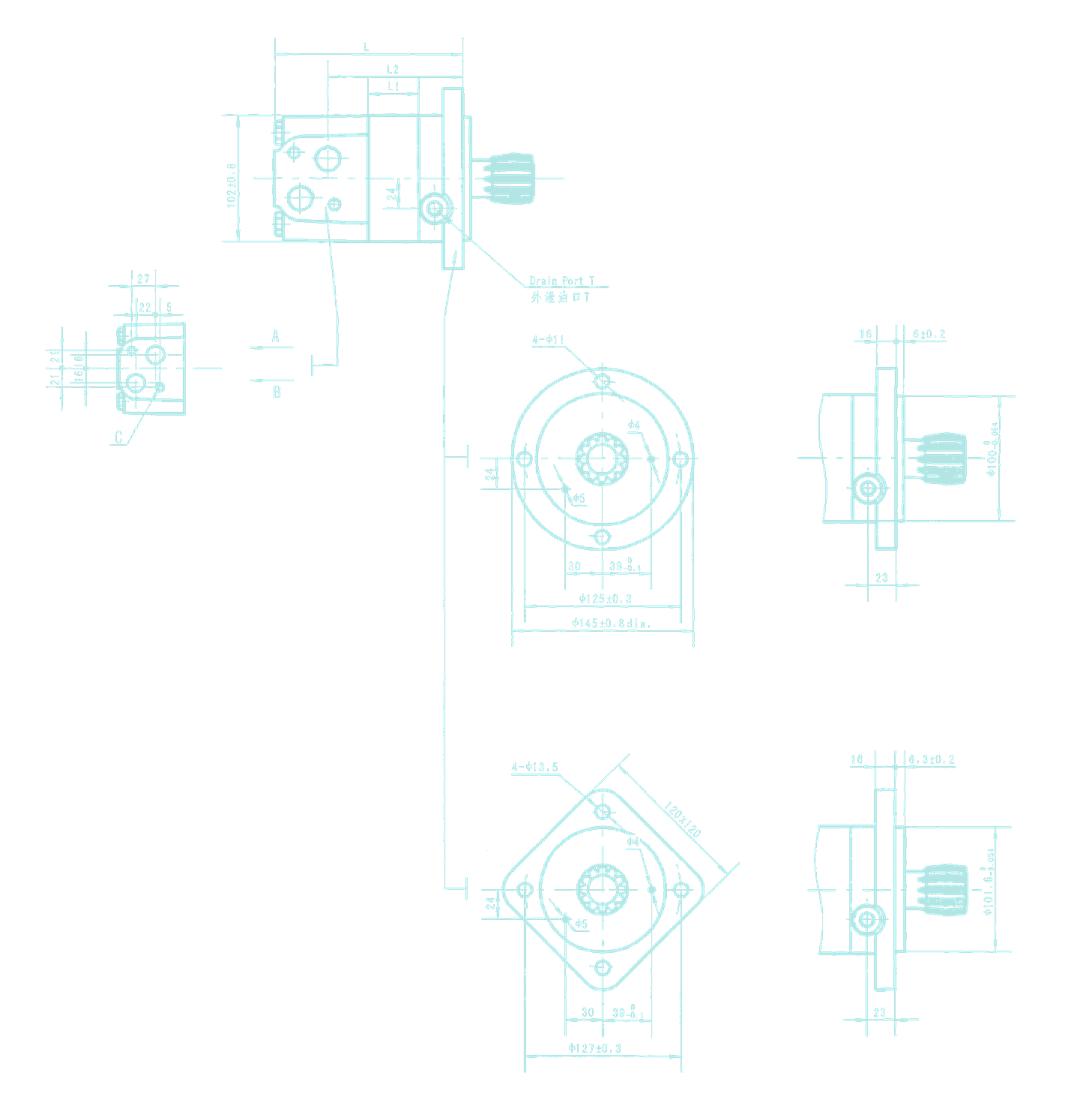

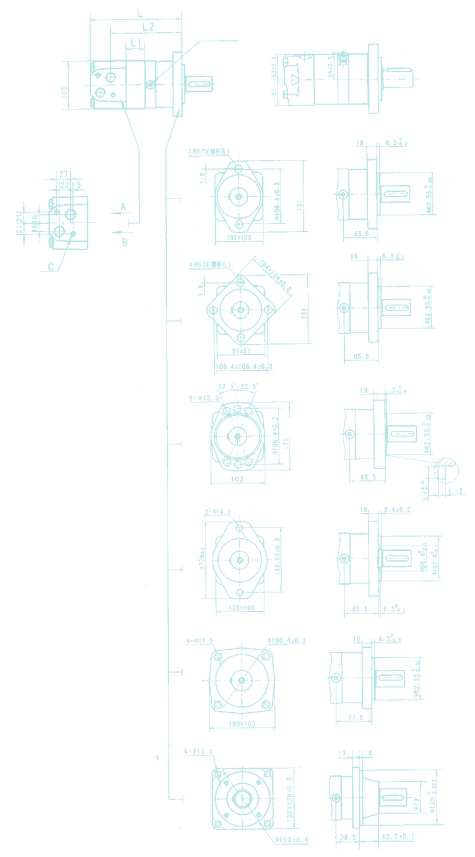

外形图片
