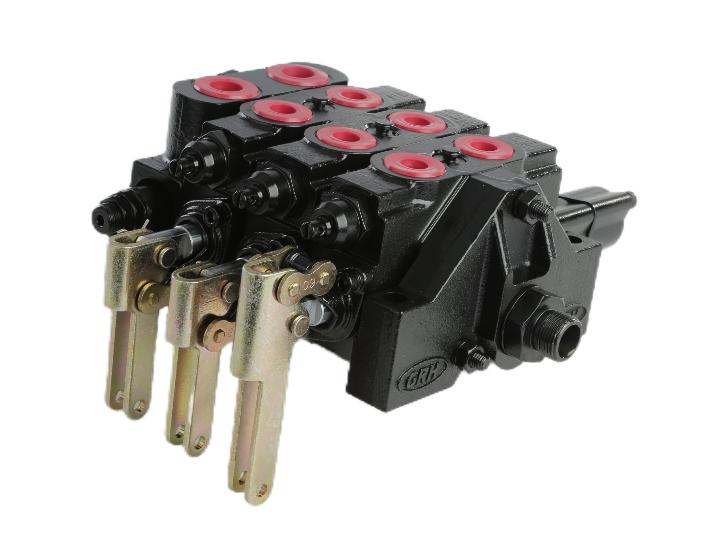

GKV50片式阀

GKV50片式多路阀简介

GKV50系列的多路阀是一种模块式开式多路阀。主要用于移动式机械，例如：农业机械、建筑机械、矿山机械、装卸机械、维修机械以及其他工程机械。本系列的多路阀采用模块化设计，系统设计者可选取不同功能的模块来满足各种复杂系统的设计。主阀体可以根据用户的要求选用不同功能的模块以满足不同的运用场合。主阀芯可根据用户的要求提供极佳的流量特性和低液动力。不同的进油联模块可以满足用户不同的进油方式以及溢流阀装配形式。回油联也有不同形式以满足用对回油形式的要求，也可提供动力外接。

功能

• 可自带先导式溢流阀的进油联
• 可带直动式溢流阀的进油联
• A/B口均有过载阀的主阀块
• A口有过载阀的主阀块
• B口有过载阀的主阀块
• A口有截止阀的主阀块
• B口有截止阀的主阀块
• A/B口均有机械驱动的液压锁
• A口有机械驱动的液压锁
• B口有机械驱动的液压锁
• 可回油的后端盖
• 带动力外接的后端盖

主要特点

• 阀体为蠕墨铸铁（进油联、工作联、回油联）
• 弹簧端盖、机械定位端盖、电液控驱动模块为铸铝或压铸铝
• 并联回路，每个工作联都带负载单向阀, 可选择工作油口带过
• 载保护阀或防止吸空的过载保护阀
• 能够改变为串联回路
• 可在工作油口提供截止阀
• 可提供液压遥控手动和拉线控制模块
• 可提供动力外接
• 可以修改为闭式系统
• 可提供机械定位
• 进油联可配不同形式的溢流阀（直动式、先导式）或改变溢流
• 阀的安装位置
• 可提供机械式液压锁以适应拖拉机、起重机等的起升
• 机构对重物锁定的要求
• 提供各种不同的阀芯功能：用于控制双作用油缸、单
• 作用油缸、油马达的阀芯
• 可提供带浮动功能的阀芯
• 阀的操作力小，流量特性好
• 该多路阀可组合成１到８联

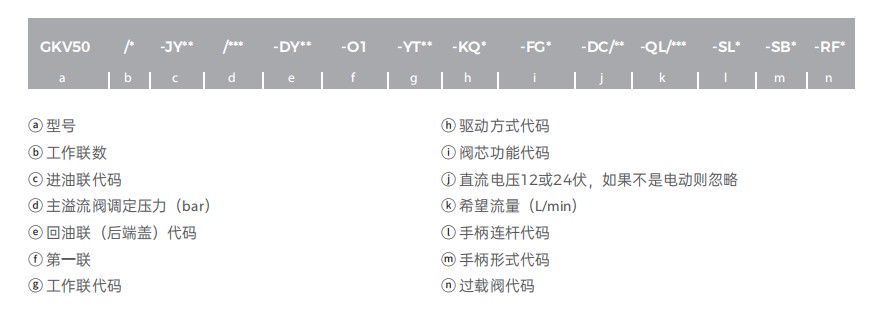

订购代码

技术参数

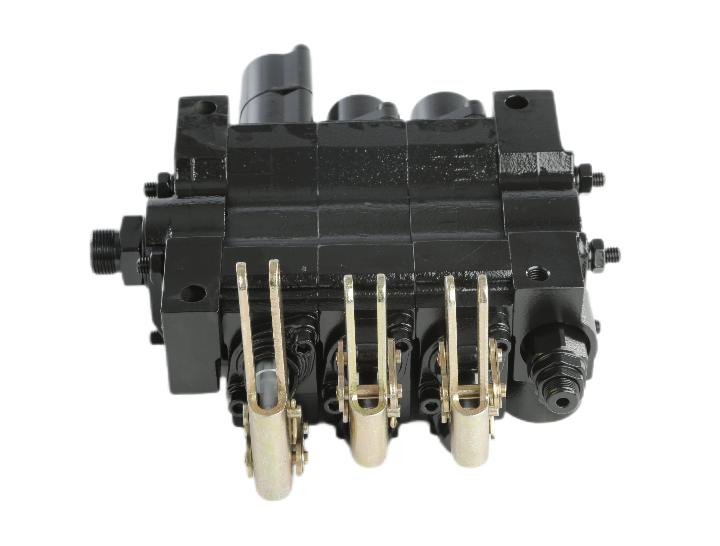

3联装配手动外形图

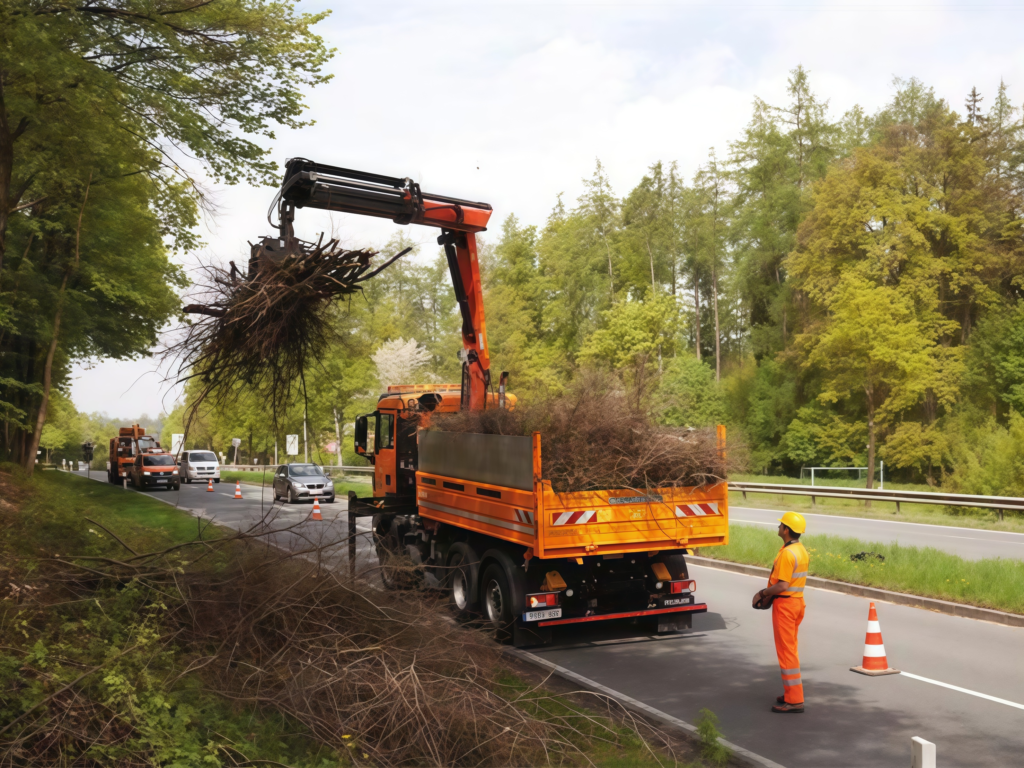

应用

瑞胤GKV35系列可用于收割机，起重器，装载机
