产品描述

国瑞液压目前开发了GP，GR，GH，GS，GT，GV，GGM系列摆线马达。

采用整体式转子定子副，结构设计先进，功率密度高
效率高、转速高、寿命长
轴封耐压高，可串联、并联使用
恒温无尘车间，高精度零件加工

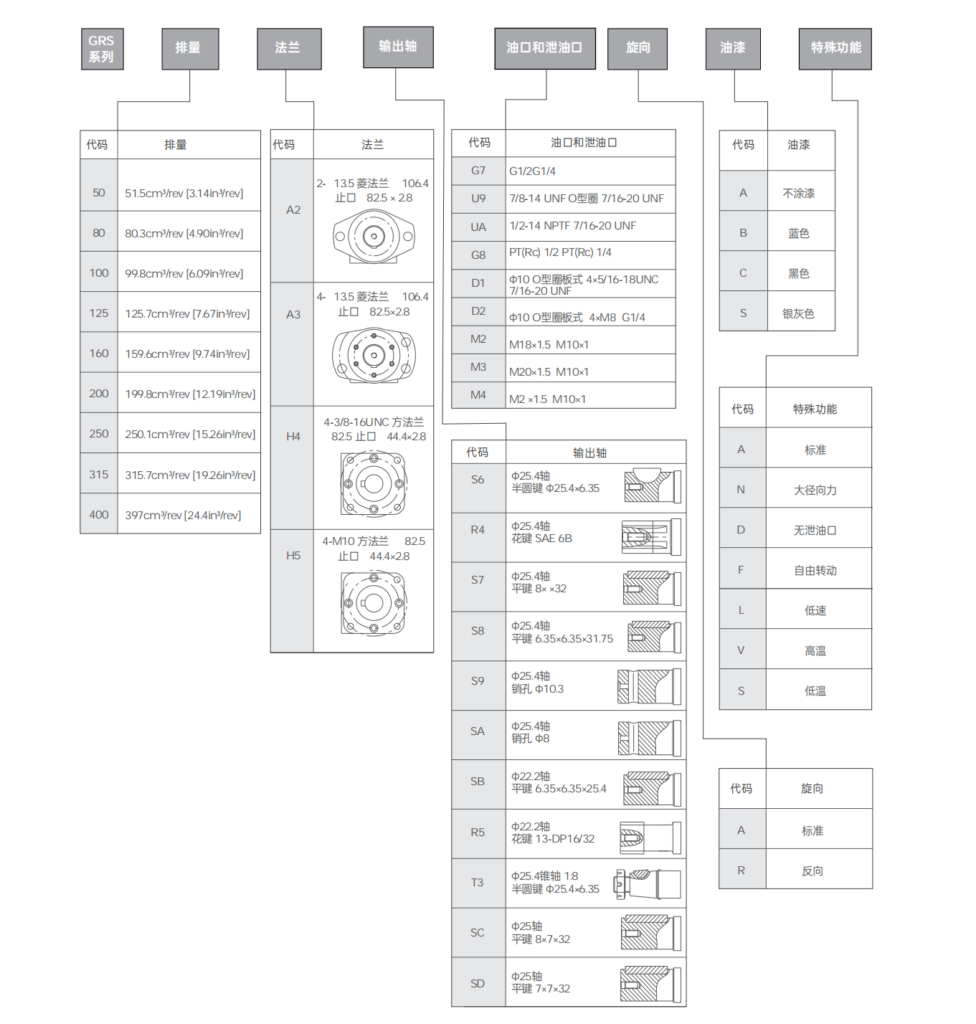

订购代码

性能参数

最大排量	cm³/rev [in³/rev	397 [24.4]
最高转速	RPM	970
最大扭矩	daNm [lb-in]	连续：61[5400]	断续：69 [6100]
最大输出功率	kW [HP]	15 [20.1]
最大压力降	bar [PSI]	连续：175[2540]	断续：200 [2900]
最大流量	pm [GPM]	75 [20]
最低转速	RPM	10
工作油液		矿物油HLP(DIN 51524)或HM (ISO 6743/4)
温度范围	℃[°F]	-40至140 [-40至284]
粘度范围	mm²/s [SUS]	20至75 [98至347]
过滤		ISO代码20/16(推荐液体过滤精度25微米)

类型		GRS	GRS	GRS	GRS	GRS	GRS	GRS	GRS	GRS
类型		50	80	100	125	160	200	250	315	400
排量 cm³/rev [in³/rev]		51.5[3.14]	80.3[4.90 ]	99.8[6.09]	125.7[7.67]	159.[69.74]	199.8[12.19]	250.1[15.26]	315.7[19.26]	397[24.4]
最高转速 RPM	连续	775	750	600	457	375	300	240	190	150
最高转速 RPM	间断	970	940	750	600	470	375	300	240	190
最大扭矩 daNm [lb-in]	连续	10[900]	20[1770]	24[2125]	30[2655]	39[3450]	45[4000]	54[4780]	55[4870]	61[5400]
	间断	13[1150]	22[1947]	28[2480]	34[3010]	43[3805]	50[4425]	61[5400]	69[6110]	69[6110]
	峰值	17[1505]	27[2390]	32[2832]	37[3275]	46[4070]	56[4960]	71[6280]	84[7435]	87[7700]
最大功率 kW [HP]	连续	7[9.5]	12.5[17]	13[17.4]	12.5[16.8]	11.5[15.4]	11[14.8]	10[13.4]	9[12]	7.8[10.5]
最大功率 kW [HP]	间断	8.5[11.9]	15[20.1]	15[20.1]	14.5[19.5]	14[18.8]	13[17.4]	12[16.1]	10[13.4]	10.6[14.2]
最大压力降 bar [PSI]	连续	140[2030]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	135[1960]	110[1600]
	间断	175[2540]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	175[2540]	140[2030]
	峰值	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
最大流量 lpm [GPM]	连续	40[10.5]	60[15.8]	60[15.8]	60[15.8]	60[15.8]	60[15.8]	60[15.8]	60[15.8]	60[15.8]
最大流量 lpm [GPM]	间断	50[13.2]	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]	75[19.8]
最大进油压力 bar [PSI]	连续	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]
	间断	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]
	峰值	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
最大泄油口无回油压力 bar [PSI]	连续	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]	175[2540]
	间断	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]	200[2900]
	峰值	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]	225[3260]
最大开启压力无径向载荷bar[PSI]		10[145]	10[145]	10[145]	9[130]	7[102]	5[73]	4[58]	3[44]	3[44]
最小开启扭矩 daNm [lb-in]	最大压力降连续	8[710]	15[1330]	20[1770]	25[2215]	32[2832]	41[3630]	50[4425]	50[4425]	50[4425]
最小开启扭矩 daNm [lb-in]	最大压力降断续		17[1505]	23[2035]	28[2480]	37[3275]	46[4070]	55[4870]	66[5840]	61[5400]
最低转速 RPM		10	10	10	10	10	10	10	10	10
重量 kg [lb]后油口+0.450 .992]	GRS	6.9[15.2]	7[15.4]	7.3[16.1]	7.4[16.3]	7.6[15.4]	8.1[18.9]	8.5[18.7]	9.2[20.3]	9.9[21.8]

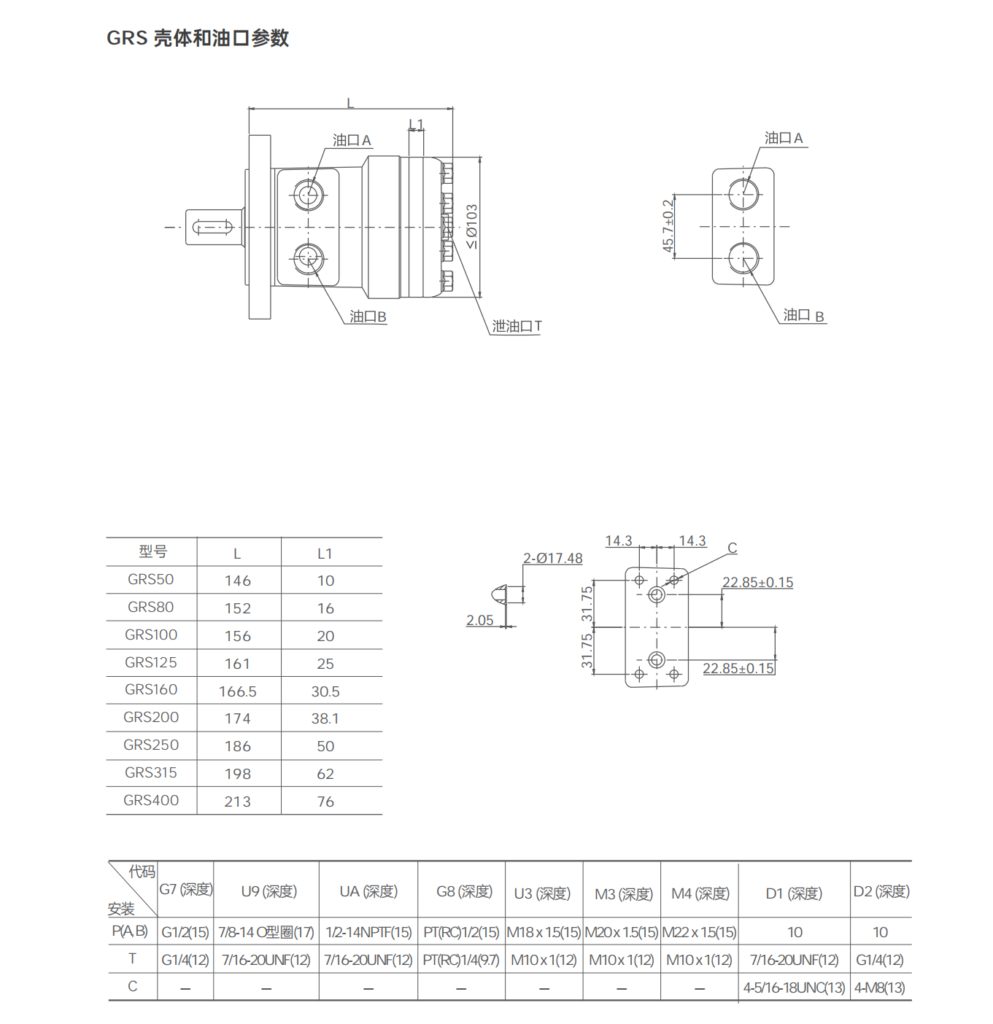

尺寸

摆线马达型号对应表

序号	瑞胤系列	DF	ET	CL	WD	PK	MS	BV
1	GM	OMM	J	129			MM/MLHM	BGM
2	GP	OMP					MP/MLHP	BG
3	GPH		H	101			HP	BH
4	GP-H	OMPX
5	GR	OMR			RS		MR	BR
6	GRS		S	103	DH/DS		HR	BS
7	GR-H	OMRX
8	GH	OMH					MH
9	GS	OMS					MLHS	HR
10	GSS	OMSS					MLHSS
11	GT	OMT					MLHT	HT
12	GTS	OMTS					MLHTS
13	GV	OMV	10000 系列				MLHV
14	GVS	OMVS					MLHVS
15	GFA					TE
16	GFB					TB
17	GFD					TG
18	GFE					TGK
19	GFF					TF
20	GFK					TK
21	GKA		2000 系列	104/105/106
22	GKB		4000 系列	109/110/111
23	GKC		6000 系列	112/113/114
24	GGM					MGG
25	GWD		DELTA 系列		RE 500/501 CE		HW
26	GWH				HB
27	GBD	BK913/915
28	GKA-BK10				DR
30	GFD-BK				BG

应用领域

瑞胤液压目前开发了GP，GR，GH，GS，GT，GV，GGM系列摆线马达。
